2口千兆5G工业级无线路由器

型号

IER5011GZ

硬件配置（Hardware Configuration）

CPU

32位通信处理器

内存

DDR3 128MB

FLASH

32MB

接口

WAN接口(可转LAN)

1个10/100/1000M以太网口，自适应MDI/MDIX，内置1.5KV电磁隔离保护

LAN接口

1个10/100/1000M以太网口，自适应MDI/MDIX，内置1.5KV电磁隔离保护

串口

RS232*1，RS485*1工业端子（可选两路RS232或两路RS485）

RS232信号：T1，R1，GND

RS485信号：A2，B2

ESD保护：15KV

串口速率：2400~230400 bps

Console 端口

无

SIM 卡座

标准的抽屉式大SIM卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护

复位按键

针孔式复位按键 *1

接地端子

无

WiFi

IEEE802.11a/b/g/n/ac（1200Mbps）

天线接口

WIFI（SMA）*2

3G/4G/5G（SMA）*4

GPS(SMA) *1      AUX预留（SMA）*1

端子

DIO *1（非隔离，可配合外部控制器）

VCC *1，GND *1（电源输入端子）

TXD *1（T1），RXD *1（R1），A *1（A2），B *1（B2）串口端子

GPS（可选）

内部预留，可按需配置

电源接口

标准DC接口

PoE电源输入（内部预留，可按需配置）

端子座电源接口

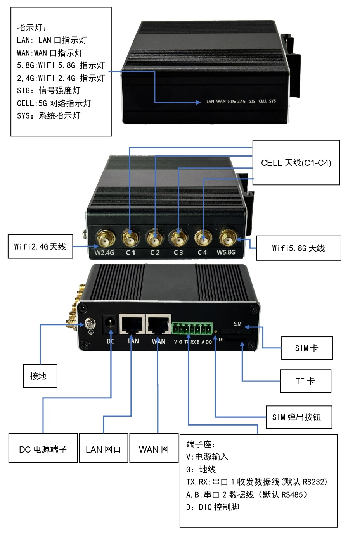

指示灯

SYS 系统状态指示灯 *1

CELL 拨号状态指示灯 *1

SIG 信号指示灯 *1

W1  2.4GWIFI指示灯 *1

W2  5.8GWIFI指示灯 *1

WAN 状态指示灯 *1

LAN 状态指示灯 *1

USB接口

USB2.0接口 *1

TF接口

TF接口 *1

电气特性

电源

DC 12V/2A

供电范围

DC 9~36V

功耗

< 850mA(12V)

机械特性

机壳

金属外壳，防护等级IP30

安装方式

壁挂

外形尺寸

104 * 84 * 24mm(不包括天线和安装件）

主机重量

300g

散热方式

自然散热

CELL（5G、4G、3G）（可选不同模块支持不同国家和地区，频段也有所差别，以实际模块和频段为准）

CN(中国)

5G(Sub- 6):N1/28/41/78/79

4G(LTE-FDD):B1/3/5/8

4G(LTE-TDD):B34/38/39/40/41

3G(WCDMA):B1/8

EN(欧洲 中东 非洲 亚太地区 巴西)

5G(Sub- 6):N1/3/5/7/8/20/28/38/40/41/71/75/76/77/78

4G(LTE-FDD):B1/3/5/7/8/20/28/32/71

4G(LTE-TDD):B38/40/41/42/43

3G(WCDMA):B1/5/8

NA(北美)

5G(Sub- 6):N2/5/12/25/41/48/66/71/77/78

4G(LTE-FDD):B2/4/5/8/7/12/13/14/17/25/26/29/30/66/71

4G(LTE-TDD):B41/42/43/46/48

3G(WCDMA):B2/4/5

GL(全球)

5G(Sub- 6):N1/2/3/5/7/8/12/13/14/18/20/25/26/28/29/30/38/40/41/48/66/70/71/75/76/77/78/79

4G(LTE-FDD):B1/2/3/4/5/7/8/12/13/14/17/18/19/20/25/26/28/29/30/32/66/71

4G(LTE-TDD):B34/38/39/40/41/42/43/48

4G(LAA):B46

3G(WCDMA):B1/2/4/5/8/19

WiFi

频率范围

2.4~2.4835GHz，   5.150GHz ~ 5.850GHz

加密方式

WPA-PSK/WPA2-PSK、WPA3-SAE、WPA3-SAE/WPA2-PSK2

发射功率

2.4G

11b(CCK): 20dBm±2dBm@11Mbps；

11g(OFDM): 20dBm±2dBm@6Mbps；17dBm±2dBm@54Mbps；

11n(HT40): 20dBm±2dBm@MCS0；17dBm±2dBm@MCS7；

11ax(HE40): 20dBm±2dBm@MCS0；16dBm±2dBm@MCS11；

5.8G

11a(BW20):18dBm±2dBm@6Mbps；15dBm±2dBm@54Mbps；

11ac(VHT80):18dBm±2dBm@MCS0；15dBm±2dBm@MCS9；

11ac(VHT160):18dBm±2dBm@MCS0；15dBm±2dBm@MCS9；

11ax(HE80):18dBm±2dBm@MCS0；15dBm±2dBm@MCS11；

11ax(HE160):18dBm±2dBm@MCS0；15dBm±2dBm@MCS11；

接收灵敏度

2.4G

11g: <-95dbm@ 6Mbps;<-77dbm@ 54Mbps；

11n (HT40): ≤ -96dBm@MCS0,≤ -65dBm@MCS11；

11ac (VHT40): ≤  -96dBm@MCS0,≤ -65dBm@MCS11；

11ax (HE40): ≤ -96dBm@MCS0,≤ -65dBm@MCS11；

5.8G

11a (BW20): ≤ -94dBm@6Mbps； ≤ -77dBm@54Mbps；

11ac (VHT80): ≤ -88dBm@MCS0； ≤ -64dBm@MCS9；

11ac (VHT160): ≤ -85dBm@MCS0； ≤ -60dBm@MCS9；

11ax(HE80):≤ -88dBm@MCS0； ≤ -57dBm@MCS11；

11ax(HE160):≤ -85dBm@MCS0； ≤ -54dBm@MCS11；

环境温湿度

存储温度

-40 ~ +85℃

工作温度

-30 ~ +75ºC

环境湿度

5 ~ 95% ( 无凝霜 )

EMC

静电

EN61000-4-2, level 4

辐射电场

EN61000-4-3, level 4

脉冲电场

EN61000-4-4, level 4

浪涌

EN61000-4-5, level 3

传导扰动

EN61000-4-6,level 4

工频磁场

EN61000-4-8,水平方向/垂直方向 400A/m (>level 4)

震荡波抗干扰度

EN61000-4- 12,level 4

物理特性

防震

IEC60068-2-27

跌落

IEC60068-2-32

振动

IEC60068-2-6

认证

CE、FCC

网络连接

网络接入

4G,5G,WIFI客户端,APN,VPDN

接入认证

CHAP/PAP/MS-CHAP/MS-CHAP V2

网络制式

LTE、WCDMA(HSPA+)、EDGE、GPRS

LAN 协议

支持ARP、Ethernet

WAN 协议

支持静态IP、DHCP、PPPoE

网络协议

IP 路由

支持静态路由、RIP、OSPF、OSPFV6、BGP、IGMP Proxy

IP 应用

支持Ping、Traceroute、DHCP 服务器/中继/客户端、DNS 中继、动态域名DDNS、Telnet、SSH、HTTP、HTTPS、TFTP、FTP、SFTP、TCP、UDP、IPv4、IPv6、ICMP、NTP、DNS

网络安全

防火墙

状态包检测（SPI）、防范（DoS）攻击、ARP防护攻击

过滤多播/Ping 探测包、访问控制列表（ACL）、MAC 地址过滤

支持NAT、PAT、端口映射、虚拟服务器

AAA

支持本地认证、Radius、Tacacs+

数据安全

支持IPsec VPN、L2TP、PPTP、GRE、OPENVPN、IPIP、WireGuard、VXLAN

可靠性

备份功能

支持策略路由、VRRP、支持接口备份，CELL/有线/WIFI客户端链路热备份

链路在线检测

ICMP网络在线检测及重启，链路发送心跳包检测，断线自动连接，SIM卡失效检测及恢复，模块失效及检测，模块自动识别

看门狗

设备运行自检技术，设备运行故障自修复

端口

VLAN

支持划分VLAN，LAN/WAN转换的VLAN功能

端口镜像

支持端口镜像功能

GPS

GPS

可选模块GPS或扩展独立GPS定位功能

QoS

带宽管理

支持针对不同接口独立实现QOS流速管理控制，支持IP带宽限制

流量优先级

支持协议控制数据流

协议传输

DTU 功能

支持TCP、UDP透明传输及Modbus传输模式、TCP Server/Client模式、支持Modbus TCP/RTU，支持Modbus TCP/RTU转换，支持连接4G/5G模块功能，支持定时下发命令，支持断网保存功能

网桥

支持 Modbus RTU转Modbus TCP

WLAN

协议标准

IEEE 802.11a/b/g/n/ac

工作模式

AP、Client工作模式

无线开关

支持WIFI无线网络定时开关功能

无线安全

开放系统，共享密钥，WPA/WPA2 认证，WEP/TKIP/AES 加密

网络管理

配置方式

支持本地或远程 HTTP、HTTPS、Telnet、SSH 方式、CLI

日志功能

支持本地系统日志、远程日志、串口输出日志、重要日志掉电保存

时间同步

支持NTP客户端同步网络时间及提供NTP网络时间服务功能

短信功能

支持网络短信，短信命令，收发短信，短信历史记录等功能

按需拨号

数据激活、短信激活、定时上下线

网管功能

支持 SNMP v1/v2c/v3，WEB，telnet，ssh远程命令

状态上报

支持模块内嵌GPS/北斗等全球卫星定位系统位置信息上报功能

远程控制

支持DTU远程连接5G模块，收发控制远程路由器5G模块功能，支持远程命令

标准配件：

3G/4G/5G天线

3G/4G/5G多频天线 *2（以实际配置为准）

WiFi天线

2.4/5.8G双频WiFi天线  *2

电源

12V电源适配器 *1

网线

1.5米网线 *1

备注：实际配件配置根据所采购产品组合会有不同，恕不另行通知！
